PowerFlex400P系列變頻器簡介及參數設置
PowerFlex400P變頻器具有中文顯示、矢量型變頻器?？梢则?qū)動風機、水泵以外的渣漿泵、旋轉磨等對轉矩要求較高的負載。
?200-240VAC 輸入電壓， 2.2-37KW；
?380-480VAC 輸入電壓， 2.2-250KW；
–額定電壓高達380V-480V，保證了變頻器在電壓波動的電網中安全運行；
–更寬的運行環境溫度： -10—50℃（IP20），-10—45℃(IP30)；
–集成的PID控制器：可自動調整輸出頻率，調節過程變量；
–跳變頻率：三個可編程的跳變頻率段防止了變頻器在共振頻率中連續運行，避免機械損壞；
–專用的風扇/泵類控制方法：
針對離心風扇和泵類負載提供專用的控制模式；
–獨特的休眠/喚醒功能：
在系統需求降低到預先設定標準時，自動關閉機器；當系統需求增加時，自動起動機器；
–系統掉電瞬間跨越功能：針對某些無人看管運行環境，系統瞬間斷電不會造成變頻器停機；
–消防功能：可直接連接到消防等緊急安全系統；
–集成操作面板：兩行十六字符LCD顯示；
–變頻器集成RS485通訊接口，支持Modbus RTU 、 Metasys N2協議。可以方便的應用于樓宇自動化系統；
–統一的變頻器配置工具軟件：可以使用DriveExplorer、DriveTools、RSlogix5000軟件中的一種，方便地用于配置、監視和診斷變頻器；
–PLC集成變頻器的功能：在Logix5000中如同添加IO模塊一樣組態變頻器；

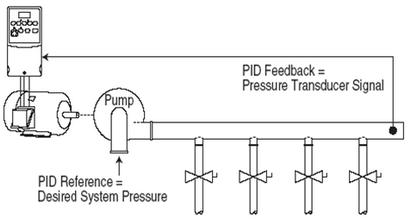

內置的PID控制功能，實例：風機、水泵等負載的恒壓控制，不需要PLC。
典型應用：變頻器恒壓或者恒流供水系統。在類似工況下，變頻器按照給定供水壓力或者流量運行，當實際供水壓力或者流量值低于給定值時，變頻器自動增加輸出頻率，使實際供水壓力或者流量值等于給定值；當實際供水壓力或者流量值高于給定值時，變頻器自動減小輸出頻率，使實際供水壓力或者流量值等于給定值；從而保證恒壓或者恒流供水。
PF400P系列參數設置參考表（涂黃為重要參數）
參數號 | 參數（中文描述） | 參數值 |
P031 | 電機銘牌額定電壓 | 380V |
P032 | 電機銘牌額定頻率 | 50Hz |
P033 | 電機過載電流 | 根據電機銘牌設置 |
P034 | 最小運行頻率 | 0 Hz |
P035 | 最大運行頻率 | 50 Hz |
P036 | 啟動源 | 2=“2-Wire” |
P037 | 停止方式 | 0=“Ramp，CF” |
P038 | 速度源 | 3=“AI2” |
P039 | 加速時間1 | 20S |
P040 | 減速時間1 | 20S |
A199 | 電機銘牌極數 | 根據電機銘牌設置 |
A200 | 電機銘牌電流 | 根據電機銘牌設置 |
